| 发货地： | 广东省深圳市 | 产品品牌： | 赛斯 | 计量单位： | 台 |
| 产品单价： | 面议/台 | 上架时间： | 2019-11-19 | 产品类别： | 电气设备及附件 |

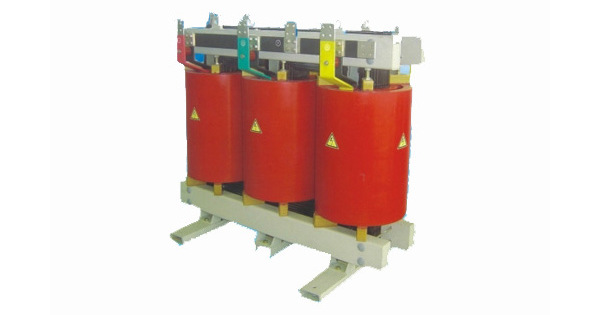

一、干式变压器结构特点：
1.铁芯
采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.
2.绕组
有以下几种：
(1)缠绕式
(2)环氧树脂浇注
(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构能有效的防止浇注的树脂开裂,提高了设备的可靠性)
(4)多股玻璃丝浸渍环氧树脂缠绕式
一般采用多层圆筒式或多层分段式结构
低压绕组
一般采用层式或箔式结构
二、干式变压器形式
1.开启式，是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.
2.封闭式，器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)
3.浇注式，用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.
三、干式变压器特点及结构
1、干式变压器的温度控制系统
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
2、干式变压器的防护方式
根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
3、干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
4、干式变压器的过载能力
干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

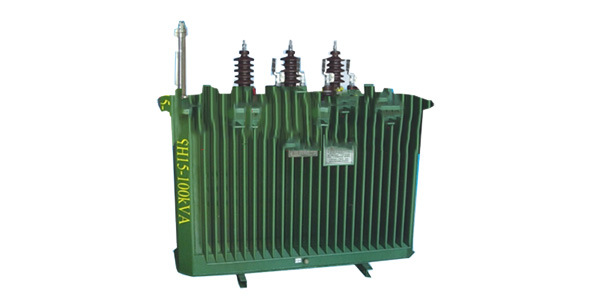

10KV级S9、S11系列变压器是我公司引进最新技术开发研制的新产品，该系列产品具有较高的技术含量和较强的竞争力，具有良好的可靠性和抗短路能力。
本产品铁心采用优质冷轧取向硅钢片卷制而成，无接缝，叠片系数增大，有效截面增大，并经过真空退火后，大大降低了空载损耗和噪音，增强了机械强度。在线圈绕制中，选用优质软状态的铜扁线。为保证绕组的紧密度和圆整度及降低绕组的温升，高压绕组的轴向油道及高低压间主空道均采用撑条帘。引线的选择原则是：电流密度符合低损耗要求，不高于绕组电流密度。
在铁心夹持中，上、下夹件均采用4—6mm弯制钢板夹持，去掉木垫块，铁心垫脚直接固定在夹件上，大大提高了器身稳固性。器身与箱盖相连，改掉传统吊螺杆结构，采取吊板结构，灵活、可靠。
